智能穿戴设备的内部，可能是消费电子产品中最"寸土寸金"的空间。一块不到5厘米见方的主板上，需要放下处理器、存储器、无线通信模块、电源管理芯片、多个运动传感器、光学心率模组、电池连接器、显示排线接口——以及新加入的红外测温传感器。每一个新增的器件，都在与电池和屏幕争夺本就极度稀缺的内部空间。器件的封装形式，在这个空间中不再只是一个"外形尺寸"参数——它直接决定了传感器能否在量产线上被高效装配、能否在追求极致紧凑的PCB布局中找到容身之所。领麦微S-D1的SMD贴片封装，是专为这种极端紧凑的穿戴设备内部空间而设计的。

穿戴设备内部空间的稀缺性：电池、主板、显示屏、天线与传感器的精密共存

一块智能手表的主板面积通常在3到5平方厘米的范围内。在这个巴掌大的PCB上已经承载了数十颗元器件，每增加一颗新芯片都意味着要重新规划布局、可能要调整天线净空区、可能需要牺牲电池的厚度来腾出Z轴空间。对于需要光学窗口的红外测温传感器来说，结构空间上的挑战比普通IC芯片更大：传感器不仅需要在PCB上有自己的焊盘位置，还需要在外壳上开一个红外透过窗口，窗口的位置必须正对皮肤而且不能被表带、表扣或用户的腕骨遮挡。封装形式直接影响了三个关键的设计决策：传感器在PCB上的占位面积（X-Y轴空间）、传感器的高度和光学窗口的安装方式（Z轴空间）、以及传感器能否使用标准的SMT产线进行自动化贴装（制造性）。

SMD贴片封装的集成价值

标准SMT产线回流焊贴装，无需特殊焊接工装或手工补焊

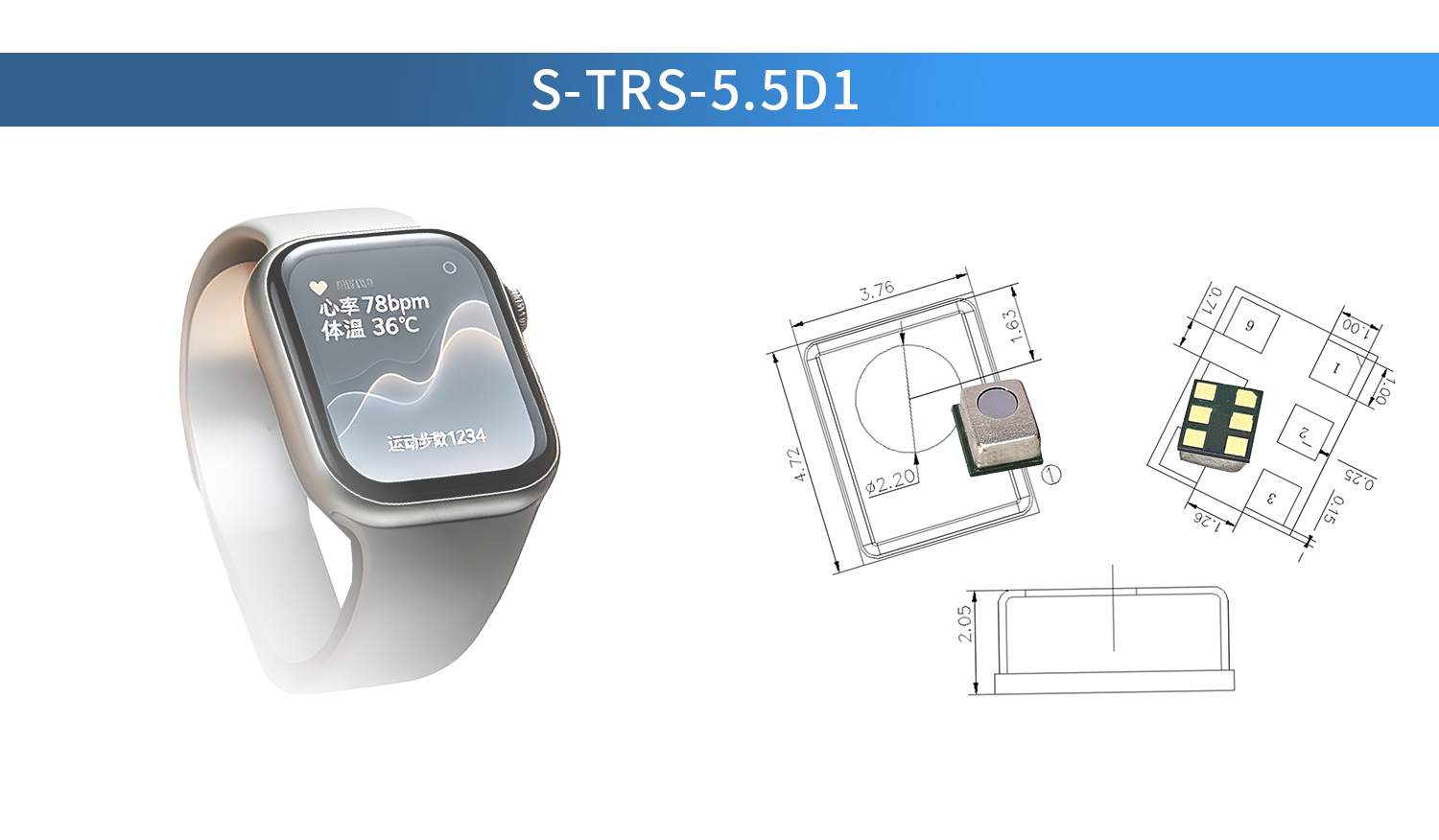

S-D1采用SMD（Surface Mount Device）6-pin贴片封装。这个封装选择对生产制造环节的影响十分直接。SMD封装可以使用标准的SMT产线进行自动化的锡膏印刷、贴片机和回流焊——与主板上其他数百颗SMD器件完全相同，无需为温度传感器单独设立特殊的工序或工装。无需手工焊接或特殊焊接工装意味着量产线的节拍不会因为增加了温度传感器而变慢——S-D1的贴装和回流焊流程与主板上其他器件完全一致。SMD封装的焊点在回流焊完成后通过AOI（自动光学检测）进行检验，与整板上的其他焊点采用相同的质量标准。传感器的光学窗口位置和高度的公差同样在SMD封装的标准公差范围内——设计之初就已经考虑了SMT产线的典型贴装精度，确保窗口的对位精度满足红外测温的光学要求。

110°宽FOV在有限安装距离内覆盖较大皮肤区域

穿戴设备中的传感器安装距离通常只有几毫米——手表后盖到手腕皮肤的距离。在这种极近的距离下，S-D1的110°宽FOV具有独特的价值：在几毫米的作业距离内，110°FOV产生的测量光斑直径约为数毫米级别，足够覆盖手腕皮肤上约一个硬币大小的区域。宽FOV结合近距离使用，意味着传感器对佩戴位置的小幅度偏移具有较好的容忍度——手表在手腕上有一两毫米的前后滑动，传感器的测量光斑仍然覆盖在皮肤表面上，不会因为位置偏移而落到表带或空气间隙中。这一点对手表实际使用体验非常重要——手表不像工业传感器那样被刚性固定在一个标准位置上，而是随着佩戴者的日常活动持续发生毫米级的相对位移。

安装位置和结构设计属于各品牌厂商的技术决策范围

红外测温传感器在智能穿戴设备中的安装位置、光学窗口设计、以及与外壳结构的一体化方案，属于各品牌厂商根据自身产品ID设计、结构堆叠和热管理策略所做的技术决策。领麦微提供的是S-D1传感器的基础测温方案，包括芯片本身的技术参数、参考应用电路和SMT贴装建议。具体到每一款穿戴产品的光学窗口位置是放在表背朝向手腕、窗口孔径大小和材质——这些结构设计细节依据各品牌自身的产品定位和工业设计方向来确定。S-D1的SMD标准封装确保了无论最终采用哪种结构方案，传感器在生产制造环节的集成都是标准化且高效的。

S-D1的SMD贴片封装，让MEMS红外测温传感器在物理形态上做好融入下一代智能穿戴设备的准备。标准SMT产线一分钟贴装数十颗器件的节拍、与I²C总线上其他传感器和平共处的通信兼容性、在毫米级安装距离下工作良好的110°宽FOV——这些特性共同决定了一个事实：将体温监测功能加入智能手表，在硬件集成层面已经是一个成熟可靠、低门槛的选择。真正的挑战——也是更有趣的方向——在于如何用好连续体温数据来创造前所未有的健康管理体验。
